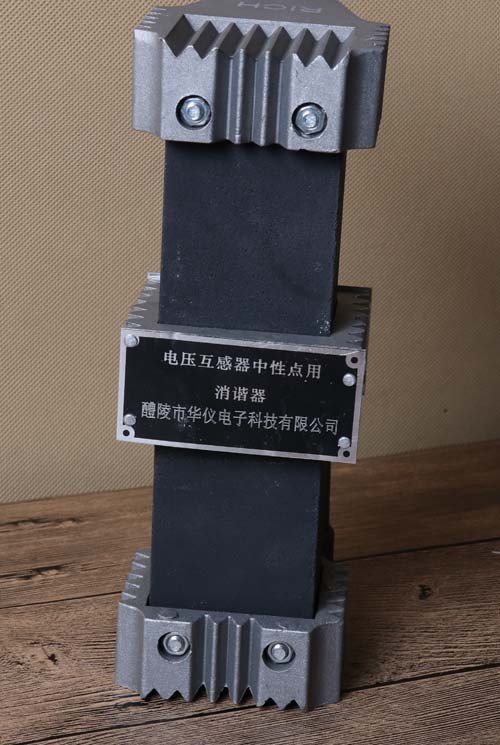

LXQ型消谐电阻器

6～35kV一次消谐器

消谐器部分型号： LXQ/RXQ/NLS/QNC高压消谐器LXQ-6，LXQ-10，LXQ-20，LXQ-35，LXQ3-6，LXQ3-10，LXQ3-35电压互感器中性点用高压消谐器；LXQII-6，LXQII-10，LXQII-35，LXQIII-6，LXQIII-10，LXQIII-35压变中性点用消谐电阻器；LXQII(D)-6，LXQII(D)-10，LXQII(D)-35，LXQIII(D)-6，LXQIII(D)-10，LXQIII(D)-35，LXQ2(D)-6，LXQ2(D)-10，LXQ2(D)-35，LXQ3(D)-6，LXQ3(D)-10，LXQ3(D)-3弱绝缘型高压消谐器；LXQ(3)型6-10KV通用型电压

点击此处全屏观看说明书

消谐器部分型号：
LXQ/RXQ/NLS/QNC高压消谐器LXQ-6，LXQ-10，LXQ-20，LXQ-35，LXQ3-6，LXQ3-10，LXQ3-35电压互感器中性点用高压消谐器；LXQII-6，LXQII-10，LXQII-35，LXQIII-6，LXQIII-10，LXQIII-35压变中性点用消谐电阻器；LXQII(D)-6，LXQII(D)-10，LXQII(D)-35，LXQIII(D)-6，LXQIII(D)-10，LXQIII(D)-35，LXQ2(D)-6，LXQ2(D)-10，LXQ2(D)-35，LXQ3(D)-6，LXQ3(D)-10，LXQ3(D)-3弱绝缘型高压消谐器；LXQ(3)型6-10KV通用型电压

互感器中性点用消谐器

产品介绍：

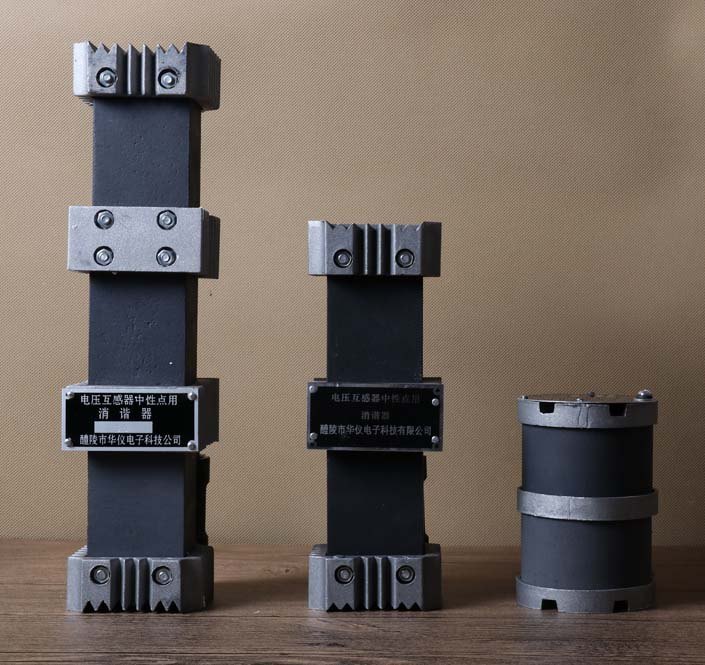

LXQ(3)型6～35KV电压互感器中性点用非线性电阻消谐阻尼器（简称消谐器），是安装在6～35KV电压互感器（以下简称压变或PT）一次绕组Y。结线中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器的产品型号--LXQ表示按传统外形设计的长方形的消谐器；LXQ3表示第三次改型设计的、电阻器外表裸露的、无须绝缘外套保护的、圆柱外形的消谐器。两者只是外形不同，电气性能完全相同。

LXQ(3)型6～35KV消谐器的直流电气特性与传统的RXQ及LXQ消谐器相近，但结构设计从提高消谐器的热容量出发,进行了较大的改进。消谐器采用电气性能优异、超细颗粒的SiC为基材；经大吨位的压机压制成高密度的、圆饼状的坯体；在还原气氛下；经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很

受用户青睐。

主要电气性能:

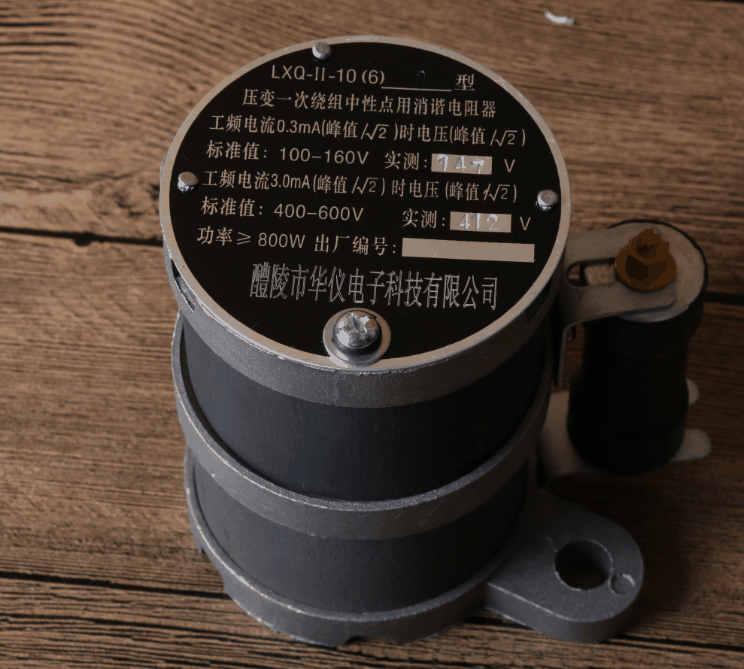

LXQ-2型消谐是把6KV和10KV作为通用型号，性能参数（表1）

序号	项目		LXQ2-10(6)KV	LXQ2- 35KV
1	通过AC 0.3mA 峰值电流	电压(V)峰值/2	130+30	450+100
1	通过AC 0.3mA 峰值电流	电阻(KΩ)	＞450	＞1800
2	通过AC 3mA 峰值电流	电压(V)峰值/2	500+100	1400+150
2	通过AC 3mA 峰值电流	电阻(KΩ)	＞180	＞550
3	带D型电阻器两端工频电压变化		限制在3KV(峰值)以下	限制在5KV(峰值)以下
4	2小时耐受的功率(W)		1无任何明显损坏 2热容量试验前后,U0.3mAp和U3mAp的变化，＜+10
5	10min通过500mA(有效值)的容量		1无任何明显损坏 2热容量试验前后,U0.3mAp和U3mAp的变化，＜+10

LXQ(3)型6-35KV消谐器主要性能参数(表2)

序号	项目		LXQ（3）- 6 LXQ（3）-6D	LXQ（3）- 10 LXQ（3）-10D	LXQ（3）- 35 LXQ（3）-35D
1	通过AC 1mA （峰值/2）时	电压(V)峰值/2	170-210	280-350	840-1050
1	通过AC 1mA （峰值/2）时	电阻(K)	＞170	＞280	＞840
2	通过AC10mA （峰值/2）时	电压(V)峰值/2	480-600	800-1000	2100-2625
2	通过AC10mA （峰值/2）时	电阻(K)	＞48	＞80	＞210
3	带D型电阻器两端工频电压变化		在3KV(峰值/2)，电阻值减少一半以上	在3KV(峰值/2)，电阻值减少一半以上	在5KV(峰值/2)，电阻值减少一半以上
4	2小时耐受的功率(W)		＞800	＞800	＞800
5	10min通过500mA(有效值)的容量		1无任何明显损坏 2热容量试验前后,冷状态下，电气参数变化不大于10%

表格中的参数为我厂典型产品参数，如用户有不同要求，我厂可根据用户要求生产。

消谐器型号的选配：

适合配LXQ3 型的压变型号	适合配LXQ3（D）型的压变型号
JDZJ-6，10 JDJJ-35	JDZX6-6，10 UNE10，35
JSJW-6，10 JDJJ1-35	JDZX8-6，10，35G REL10
JDEJ-6，10 JKJJ2-35	JDZX9-6，10，35 URE10，35
JDEW-6，10 JDX6-35	JDZX10-6，10 URED10
JDJW-6，10G JDX7-35	JDZX11-6，10，35 UNEW35
JDZB-6，10 JDZX-35	JDZXR1-6，10
JDZX7-6，10 JDXW-35	JDZXR2-6，10

LXQ(3)型6～35KV消谐器使用环境

1.在户外，装在压变的就近边上，消谐器虽有防雨功能，不宜直接经受日晒雨淋；

2.环境温度-40℃～+60℃；

3.交流电力系统频率为50HZ或60HZ；

4.地震烈度8度以下地区。

LXQ(3)型6～35KV消谐器安装

1.安装方式：LXQ（3）型消谐器体积较小，可以采用垂直方式，也可以采用水平方式安装；

可以直接固定在压变本体的螺杆上（注意 JDZJ-6～10型压变的固定螺栓是不接地的。需将

消谐器接地端与接地螺栓相连接）。也在以固定在压变附近支架上。

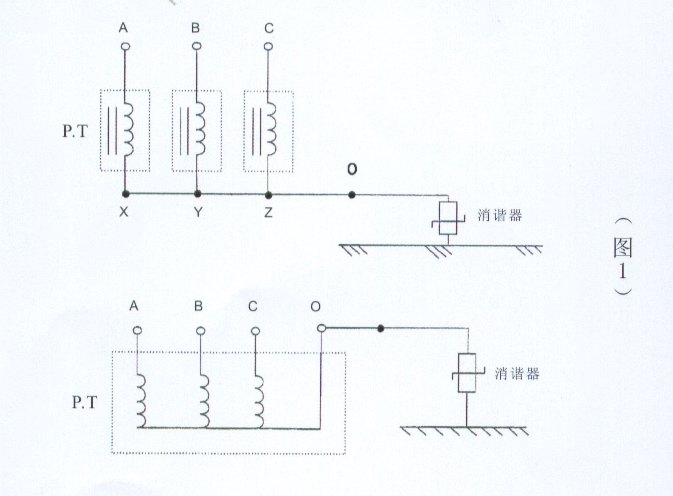

2.接线示意图（见图1）

（1）三个单相压变（PT）时：

未接消谐器前，三个单相压变高压绕组尾（X•Y•Z）直接接地或是并联成中性点（0）接

地。

接消谐器时，必须将直接接地的高压绕组尾或（0）与地断开。消谐器接在中性点（0）与

地之间，（中性点不再直接接地）。

2）三相五柱压变（PT）时：

未接消谐器前，三相五柱压变中性点“0”直接接地，接消谐器时，必须将中性点（0）与

地断开，消谐器接在中性点（0）与地之间，（中性点不再直接接地）。

3.消谐器的主要安装尺寸：

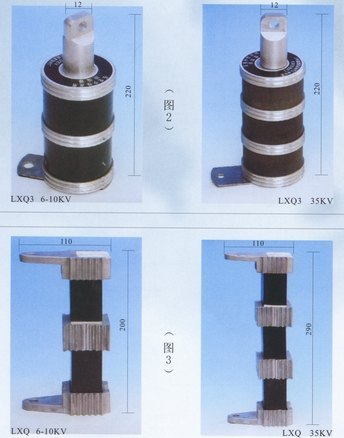

（LXQ3型见图2、LXQ型见图3）

4.LXQ（3）型消谐器参数测试

现场测量可用1000V摇表测消谐器的绝缘电阻电阻，一般约为0.5MΩ,即可安装.若需测量消

谐器伏安特性及非线性系数α则可按下面方法测量。

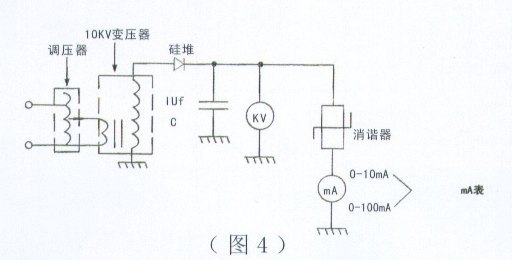

(1)测直流伏安特性接线图:(见图4)

2)测试非线性系数α方法:

当消谐器的直流特性采用15mA时,分别测量出消谐器直流50mA及50mA时两端电压U₁、U₂；

当消谐器的直流特性采用42mA或50mA时，分别测量出直流100mA及10mA时两端电压U₁、U₂

刚非线性系数α为：

U₁=I₁为50（100）mA时电压；U₂=I₂为5（10）mA时电压；

I_1=50(100)mA, I₂_=5(10)mA时 ^lg^=lg10=1

^{=
lg

削谐器的口系数应符合表1中规定值。

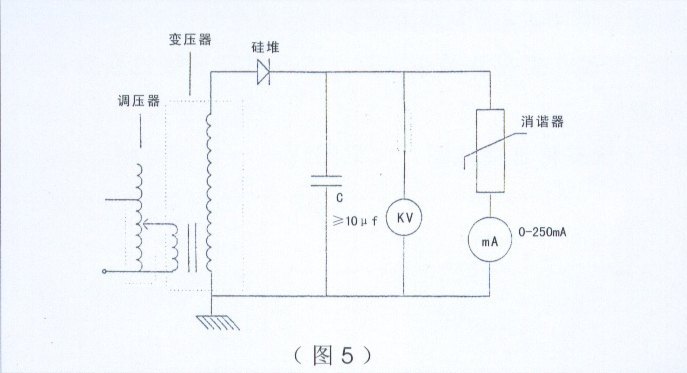

(3)热容量抽查试验:(见图5)

要求削谐器通过250mA工频电流后，耐受时间10min后，无任何烤焦、炸裂现象;在消谐
器尚处于高温状况下，立即用水对消谐器喷淋，消谐器本体应保持完好;待消谐器冷却
并完全干燥后，其直流电压变化率与直流非线性系数α变化率都不大于10%。}
