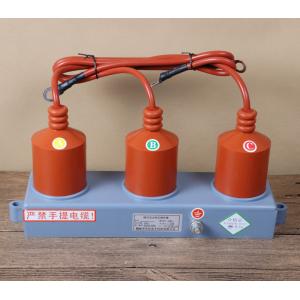

过电压保护器

概述

随着真空开关的日益广泛使用，其强开断能力引发的各类操作电压，对电力设备的保护提出了新的课题。由于我国中压电网（3~66KV）的一些特殊性，常规中压避雷器对这类操作过电压不敏感，起不到保护作用。TBP三相组合式过电压保护器（又称YH三相组合式避雷器）正是为了解决这一难题而出现的新产品。

该为类产品采用四型接法（俗称三叉戟式接法），设置公共中性点，不但可以大大降低相间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制。

本公司产品为复合绝缘，结构小巧紧凑、整体硫化全封闭成型。选用优质金属化物阀片和自吹特种间隙，工作特性高、安全方便。特别适用与KYN、XGN、GBC、JYN、GZS、等不同型号的中压成套开关柜配套使用，或直接安装在小型箱式变电站内。

用途及执行标准

本产品使用于交流中3~6KV电压系统，用于防止主要由真空开关产生的操作过电压-力设备的侵害，同时兼胡防雷的功能。

本产品属新技术产品，完全对应的国家标准尚在制订中，仅出台一部分，我公司产品技术标准，主要参考GB11032-2000《交流无间隙金属氧化矿物避雷器》、JB/T9672-2005《有串联间隙金属氧化物避雷器》和DL/T620-1997《交流电气装置的电压保护的过电压保护和绝缘配合》标准制订，并按照已经出台的JB/和T10496-2005《三相组合式无间隙金属化物避雷器》和尚未出台的《三相组合式有串联间隙金属氧化物避雷器》标准报批稿进行修订后执行。

我公司按上述标准生产的过电压保护器产品，已通过的全部16项型式试验，拿到权威形式试验证书（2004避第87、88号），并领取了型号证书（GXB-006-2005，GXB-007-2005号）。

*对无间隙产品，长期施加的工频电压不得超过保护器持续运行电压：

*对无间隙产品，安装点短时工频电压升高不得超过保护器额定电压。

长期使用于以下异常条件，保护器需特别制作，定货时应说明：

*温度式海拔超标（高原、热带、寒带、全封闭柜用、靠近电炉等）：

*使用环境存在严重潮气或腐蚀性体杂质（水上、盐场、化工厂等）：

*强红外线辐射（高原、强日照干旱地区等）：

*特重污秽地区（矿山工作面、建筑工地工作面等）：

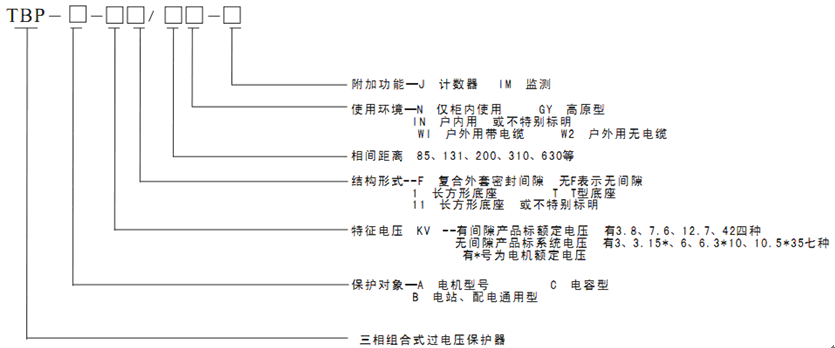

型号定义

本产品尚无严格的国标定义规则，公司产品的型号为TBP，其型号定义如下：

附加功能—J：计数器IM：监测仪

使用环境—N：仅柜内使用GY：高原型

IN：户内用（或不特别标明）

WI：户外用带电缆W2：户外用无电缆

相间距离（85、131、200、310、630等）

结构形式--F：复合外套密封间隙，无F表示无间隙

I：长方形底座T：T型底座

II：长方形底座（或不特别标明）

特征电压（KV）--有间隙产品标额定电压，有3.8、7.6、12.7、42四种

无间隙产品标系统电压，有3、3.15*、6、6.3*10、10.5*35七种

（有*号为电机额定电压）

保护对象—A：电机型号C：电容型

B：电站、配电通用型

三相组合式过电压保护器

同时该产品也可按JB/T8459-1996《避雷器产品型号编制方法》的编制原则进行扩展定义，具体型号定义如下：

附加功能—J：计数器IM：监测仪

相对地特征数字（kV）--额定电压/标称残压

相对相特征数字（kV）--额定电压/标称残压

设计序号（厂家自定义）

使用场所—S：配电用Z：电站用

R：电容用D：电机用

结构特征—W：无间隙B：并联间隙

C：路障间隙

标称放电电流（kA）

复合外套、金属氧化物
