■特点

u用途：能测量三相有功功率，三相无功功率，隔离变送输出模拟信号

u测量：三相三线，三相四线

u精度：0.5%

u输出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模拟量信号

■技术参数

外形尺寸

■校正微调：采用高精度数模转换芯片，内部具有自校准和修正功能，无校调电位器。

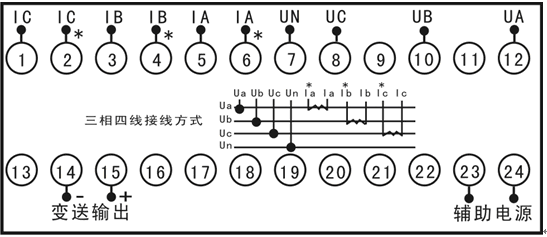

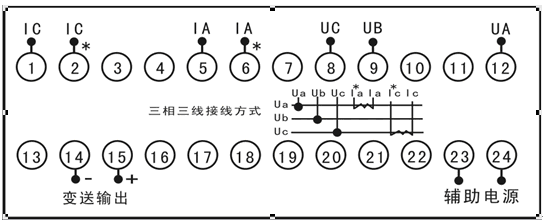

 三相四线接线图

■安装方式：可固定安装在35mm的标准导轨上

■电能脉冲输出

       提供2路可选的电能脉冲输出（有功电能和无功电能），采用集电级开路的光耦继电器输出方式，输出可作为电能量的变送输出功能（也可用做电能的检验），脉冲常数3600imp/kWh，其意义为：当仪表累积1kWh 时脉冲输出个数为3600个，需要强调的是1kWh 为二次侧电能数据，在PT、CT 的情况下，相对的3600 个脉冲数据对应1 次侧电能为1kWh×电压变比PT×电流变比CT。

电气特性：脉冲采集接口的电路示意图中VCC＜＝48V,I＜＝50mA。

应用举例：PLC 终端使用脉冲计数装置，假定在时长为t的一段时间内采集脉冲个数为N 个，仪表输入为：10kV/100V，400A/5A，则该时间段内仪表电能累积为：N/3600×100×80 度电能。

■变送输出

提供了2路模拟量的变送输出功能，分别作为有功功率和无功功率的变送输出，其对应关系数量可任意设置。

电气参数：精度0.5级；电流输出时，负载电阻＜510Ω、电压输出时，负载电阻＞100KΩ。

■安装注意事项

1．确认规格贴纸上所标示规格与所订购是否相同。

2．输入电流或电压是否在规格范围内。

3．注意工作电源是否正确并接正确端子；请务必根据变送器接线图接线。

4．变送器输入接CT或PT的二次输出。

5．本使用说明中的内容如与网站、样本等资料有不符之处，以本说明书为准。
